岩崎TS-8500到手,深夜上内部图(30P)

[复制链接]
发表于 2011-11-9 04:55:44 | 显示全部楼层 |阅读模式
今天中午顺风把货送到家里(购自阿莫淘金),晚上下班准时闪人回家,结果折腾到11点多才有空开始试机。
& P3 i" z! e0 a( u* g5 L$ u  f; ]" R/ S3 D/ J, ^
开箱拿出来,成色果然很好,除了面板一个旋钮稍有撞歪(只是塑料裂了,轴没事),外壳底部有一处凹陷外,外观基本无损伤。
8 \" b% Q) r3 A3 e8 b
* T! n/ u: T, C6 j/ ^3 H. Q开机测试,发现聚焦确实有问题,线条很粗且亮度很高,怎么调都无效。不过这看上去不是什么大毛病,难不倒俺滴,于是果断脱了调_教调_教……( i# {3 Q5 U) A  M) P. e9 y* a+ w

! D+ u( L/ O: i3 [" |8 V3 B) u. r' Z拆机过程非常顺利,背板6颗螺丝,底部2颗,然后整个机芯往外一抽就脱干净了。
# M/ l% K& v& m$ J废话不说了,上图:
  m4 M( V& c3 x+ ?

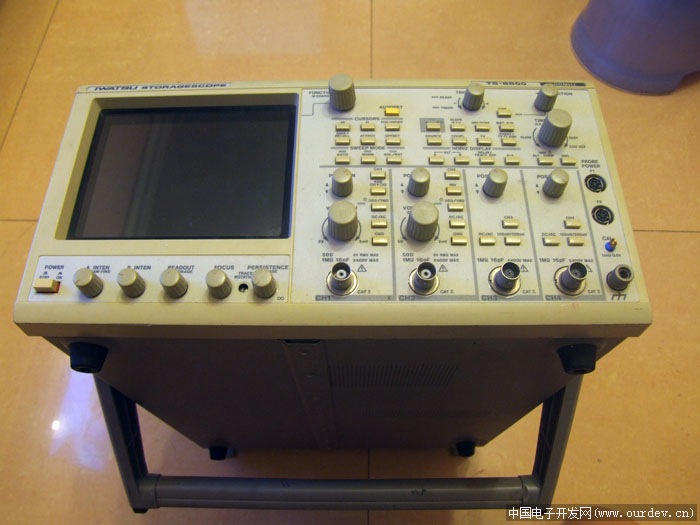

1 }2 \" K6 P/ M$ g4 C  `1 o0 t开箱照 (原文件名:01.jpg)
2 G! N( A3 p- E5 J* i" A& E) K: b" Q% Y* j: y( F. g, F

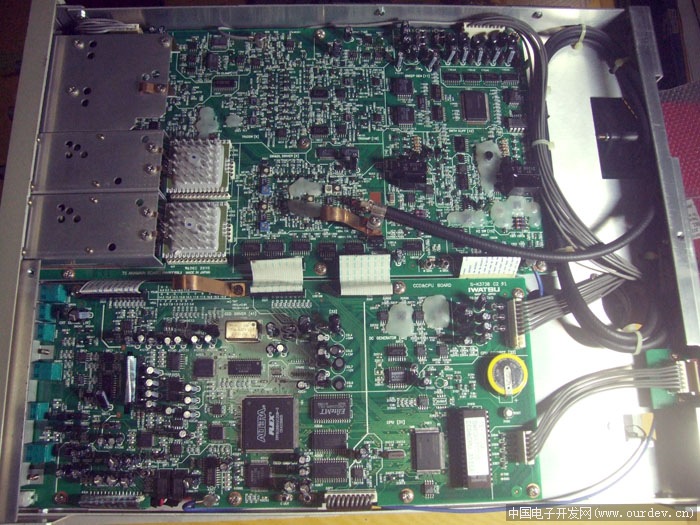

. B% C! N6 b* F6 P) r0 A: ^1 b内部基本上是全新状态 (原文件名:02.jpg)
  X; R% r; ?- ?' P( B) j2 N; P: H6 p0 @& P: I' d& T

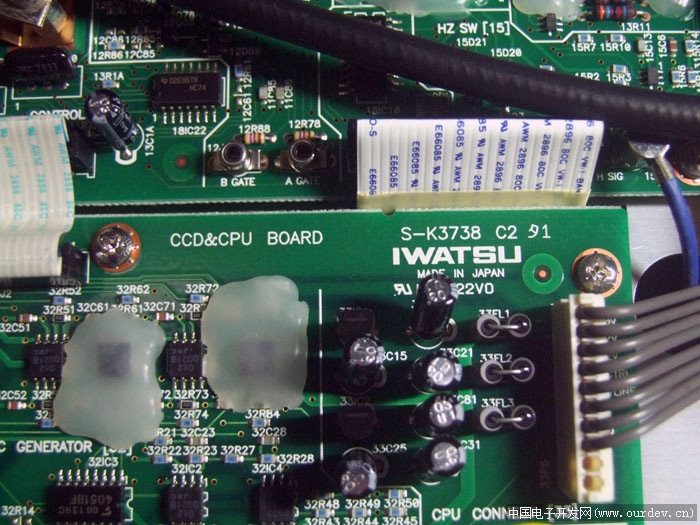

6 O* s7 @, ]4 |CCD处理和CPU板 (原文件名:03.jpg) ; R2 k% M, @% d+ ], b

+ v% q% g0 k* P4 A- \( U9 n0 ?. m9 ~3 Q( M

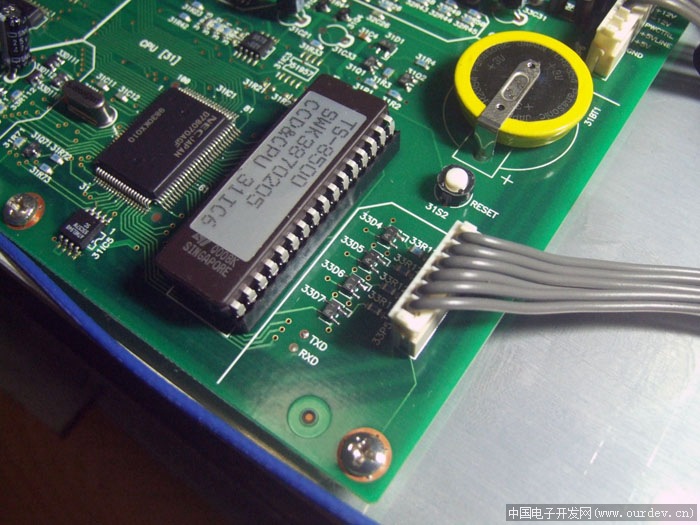

CPU和EPROM (原文件名:04.jpg) 3 n) q1 o2 d! |# V; Y  ~* a
, o3 F* @5 I1 f7 S
3 F4 E# \' ^& G

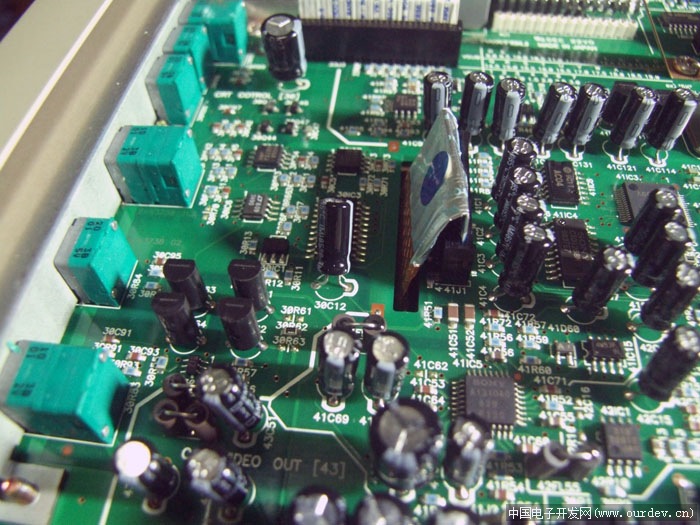

FPGA, FIFO, SRAM和视频输出部分 (原文件名:05.jpg)
! l3 G, m, c+ W: B, K+ Q, Z: f. o+ s, x9 B( f  D( b& V" b
* s6 v+ ^" H0 Q1 y

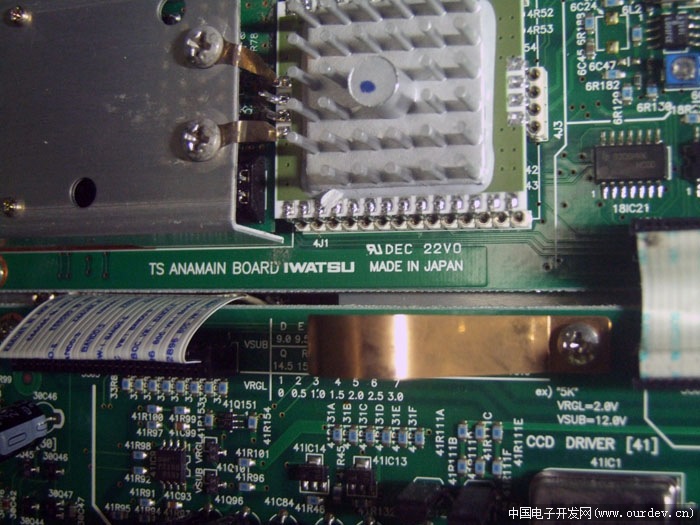

CCD时基部分 (原文件名:06.jpg)
+ n3 W0 T5 X6 v. O
, Z+ y& ^. T; o# m% B' r2 n# f1 x' R) A$ n. h% D: L4 {' R& J
LCD输出部分,FPC排线外面包裹铜箔屏蔽 (原文件名:07.jpg) : |& u3 c/ r# c5 d+ U$ i' I) g: E- e) W
: ?' D  C& B; S4 ^9 L* v

" @- Y+ F! i5 t% l0 s6 L模拟板 (原文件名:08.jpg)
5 m: z' r2 p  J& x6 A3 }
8 }+ V' g- |6 Q* [  ?

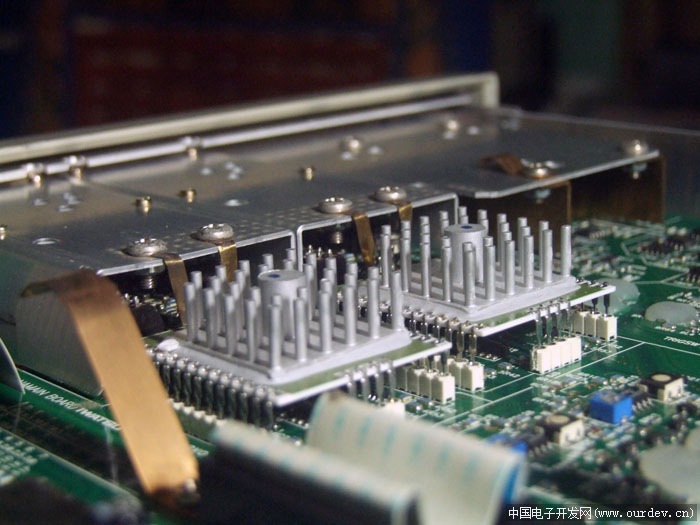

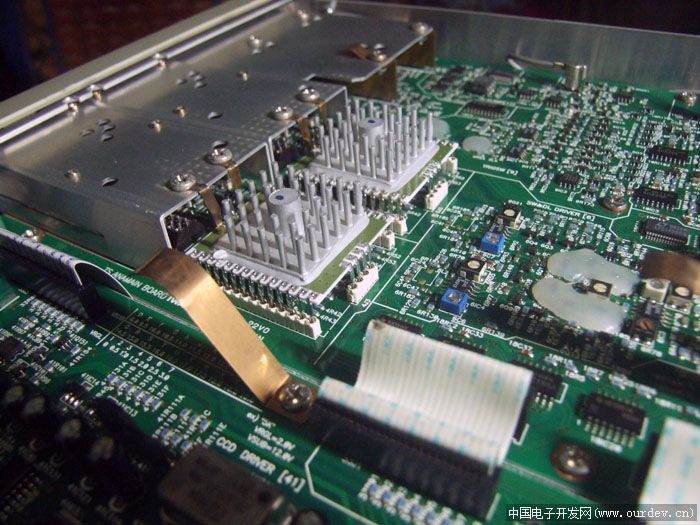

/ U0 Q$ M' z( w* g/ @两个硕大的散热器,里面是前端信号调理电路 (原文件名:09.jpg)
0 f( w& R! F, U2 M( q5 |& L0 x$ ^) ~8 N8 u3 X
* P9 K% f4 J3 q+ D' N

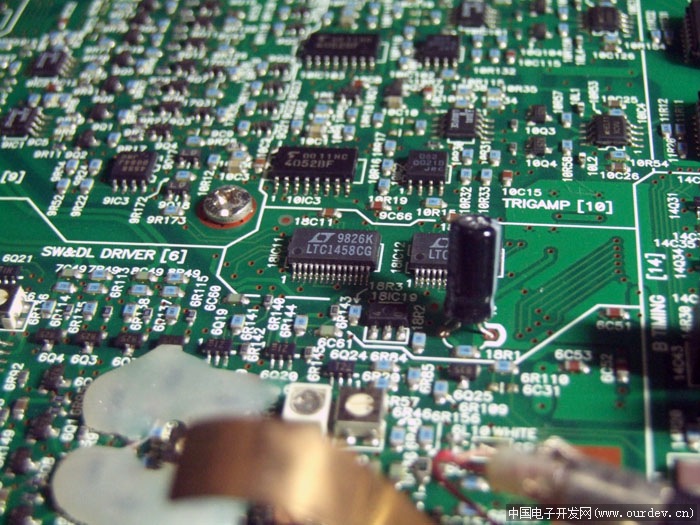

触发放大部分,两片4路12位DAC (原文件名:10.jpg) 7 Q" Q7 c  C6 K0 p7 A

8 M6 @, d4 f% j

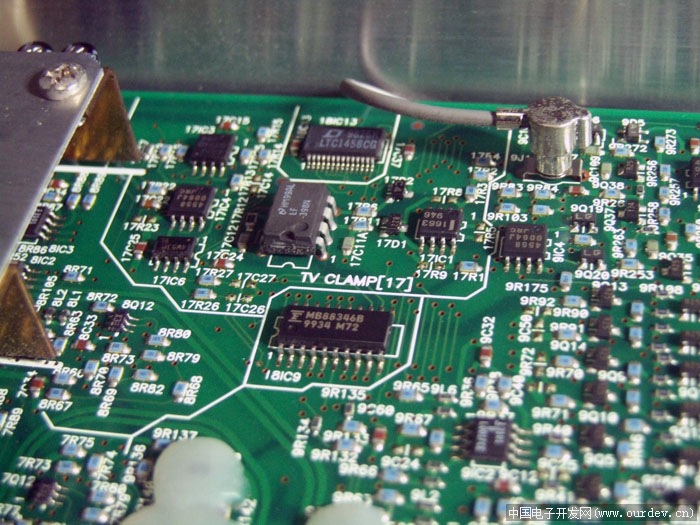

0 u" H8 v0 J4 t* I7 |专为视频信号测试设计的视频钳位电路 (原文件名:11.jpg) , K$ f  @* J  e' R- F

0 l0 E* _  t  p. o; Z3 [

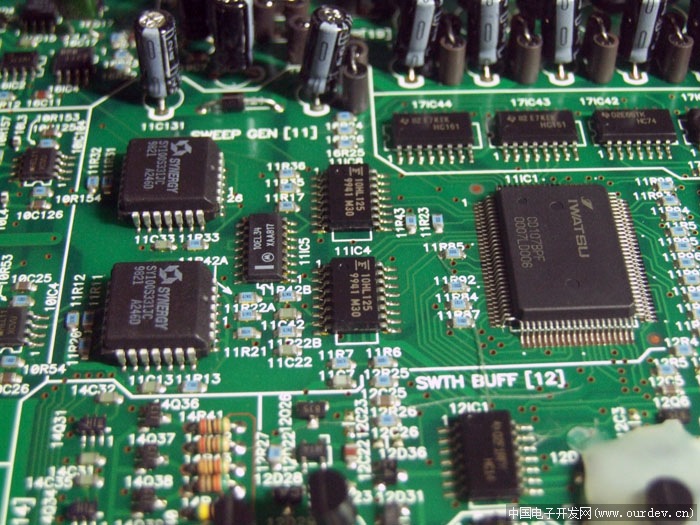

) X8 z8 B' C) ^9 J扫描发生电路 (原文件名:12.jpg) ( b: Y- m3 w) b0 m6 e
) X5 v% {$ H0 q2 B
* b8 A) j' ?# X1 t: E% h4 `8 U
另一个角度看两个前端调理模块 (原文件名:13.jpg)
# _  r5 j+ H+ X1 y3 A& }* l, c9 o2 o! U- k* A4 I
) y1 w8 N5 u3 ~9 a

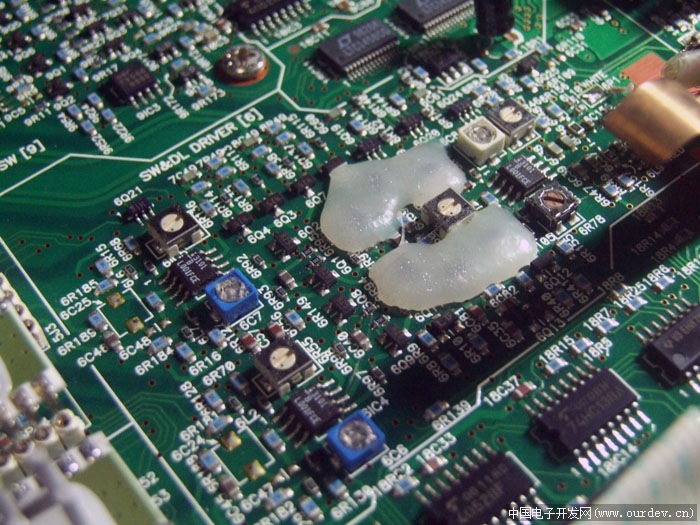

延迟线驱动 (原文件名:14.jpg) 8 o- a  K2 l5 e9 \7 x
' ?6 Y% R. u, [4 _- a, D/ b+ i! |

3 t3 u# t! K" v# K垂直偏转驱动板 (原文件名:15.jpg)
. y: P& @/ u; A' X, B! y0 H0 Z% W! c! _& h
& ?% J0 a9 _1 f- e

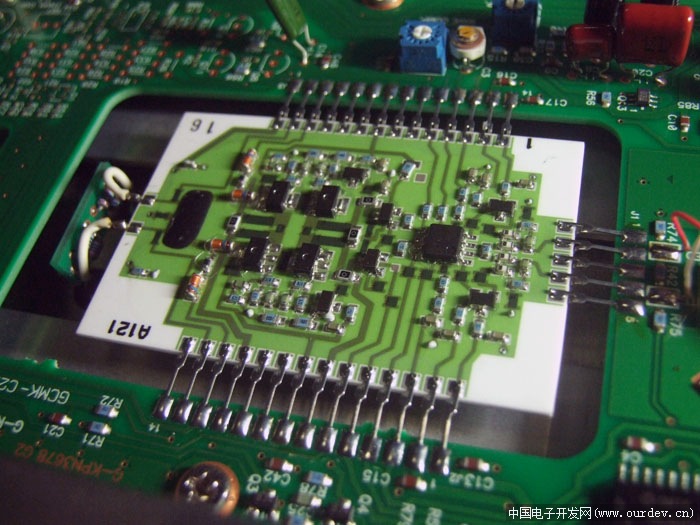

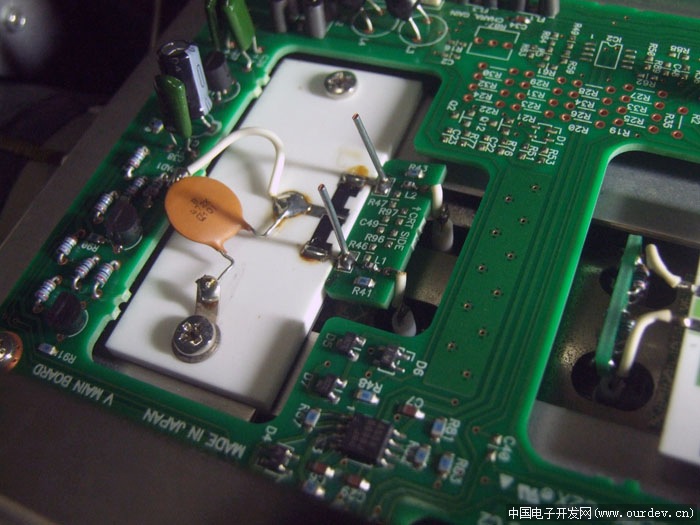

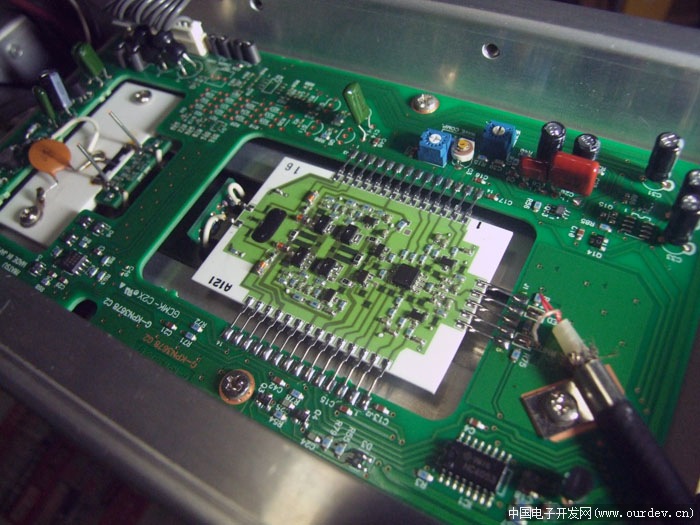

悬空安装的陶瓷基板 (原文件名:16.jpg) 6 |+ M, i! n: G
6 I" r4 i* [+ y7 p  X7 M! v

& r" h' ~. l; `聚焦电极 (原文件名:17.jpg) + H! `0 @' b6 @" C+ W  b& y( c) N& V

# Z& ?" E" r, i6 s; C- Q3 A! m, e! C0 p9 L- g; g7 ]

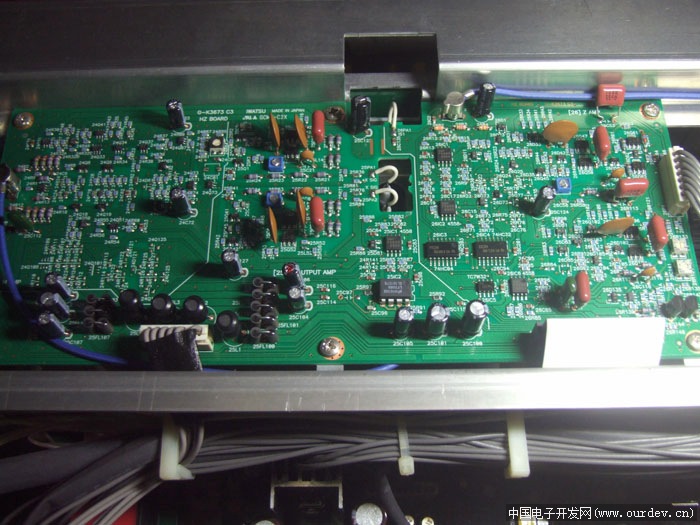

水平扫描驱动板 (原文件名:18.jpg) $ A# }# w* H2 X+ [6 h" w

3 n! \* k$ D! s

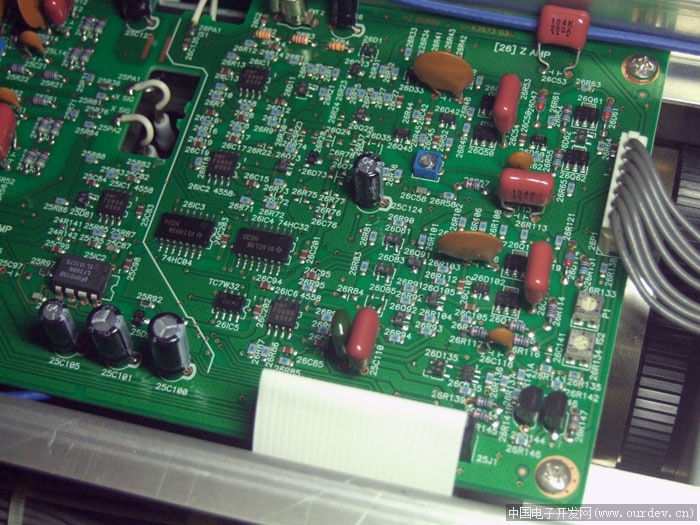

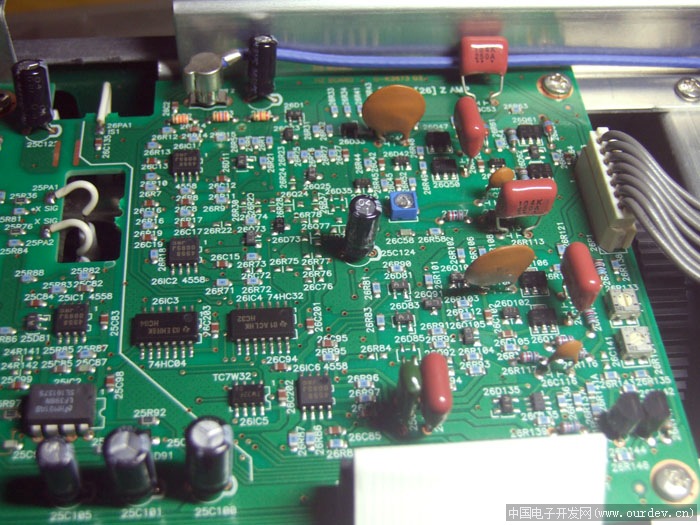

  u3 n2 W5 E: s: F5 p. v- d" z( YZ轴放大部分 (原文件名:19.jpg) 4 s2 b: F0 `  g5 r- P
/ N+ D1 b6 w, g9 n0 j
0 ]% R( h7 {0 O' x5 D7 z% d" S

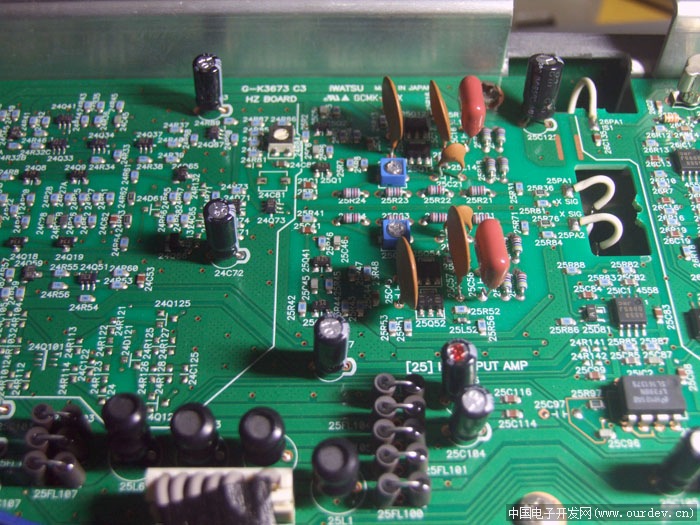

Z轴放大部分 (原文件名:20.jpg) 0 o& V' }6 c) B" r8 s

- P- J* @& Z) I- ?

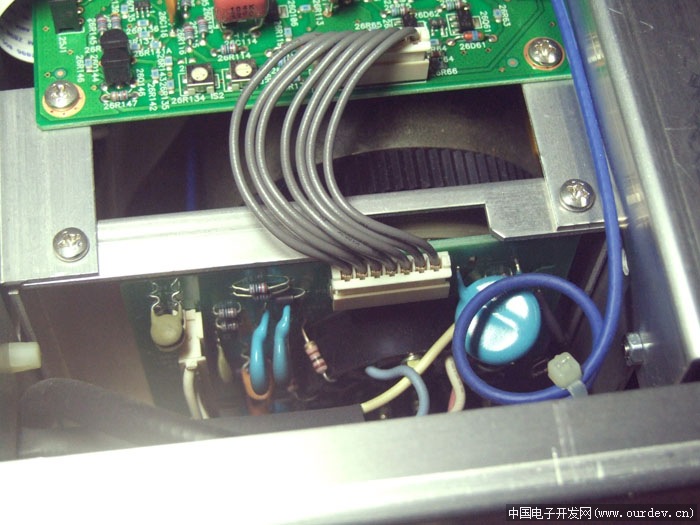

$ T% r' Z. ~: N" a0 e水平偏转驱动部分 (原文件名:21.jpg) 1 r+ I. m* g/ V+ t$ X8 O* a% U

# |9 j2 F9 A1 n" E! Z1 y2 Q, m' m) n% G
扫描转换管CRT端 (原文件名:22.jpg) 2 _& W3 o; D% w- X, L1 Z

& e$ K( v2 y! ~1 T6 J# f4 S  A0 n  X5 h3 ]7 v2 g$ O

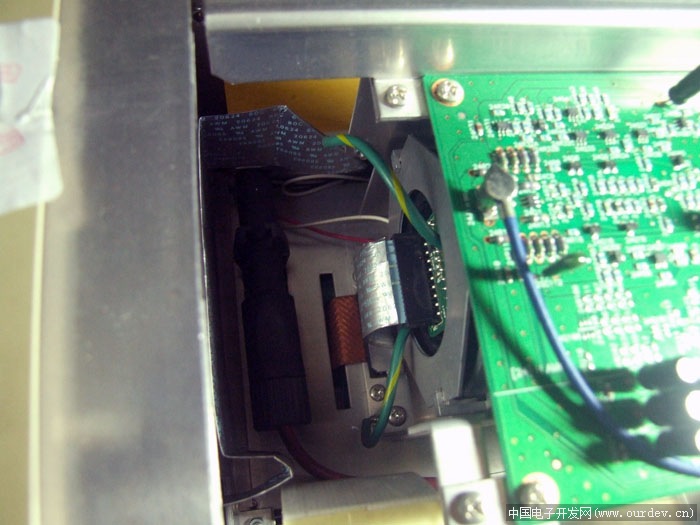

扫描转换管CCD端 (原文件名:23.jpg) 3 E& O, I& x7 F

" }3 ]( V: t/ M* @  r

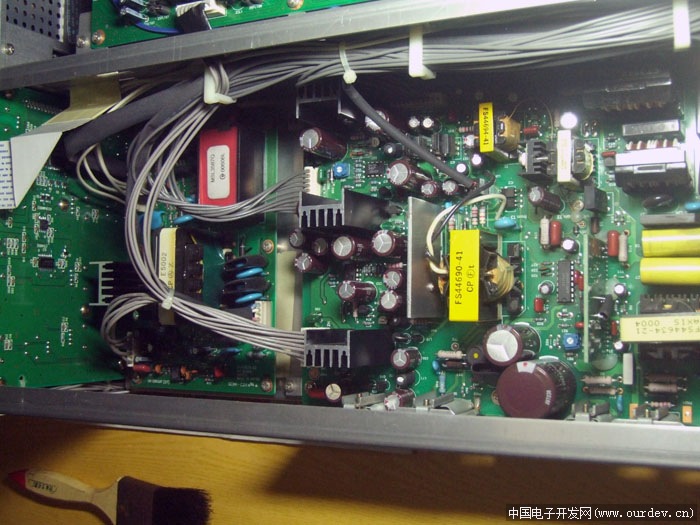

! v6 H. `* [& r9 U电源部分 (原文件名:24.jpg)
1 m2 \6 M/ `" w0 l$ i* H& r; Z  |8 W. ]2 C

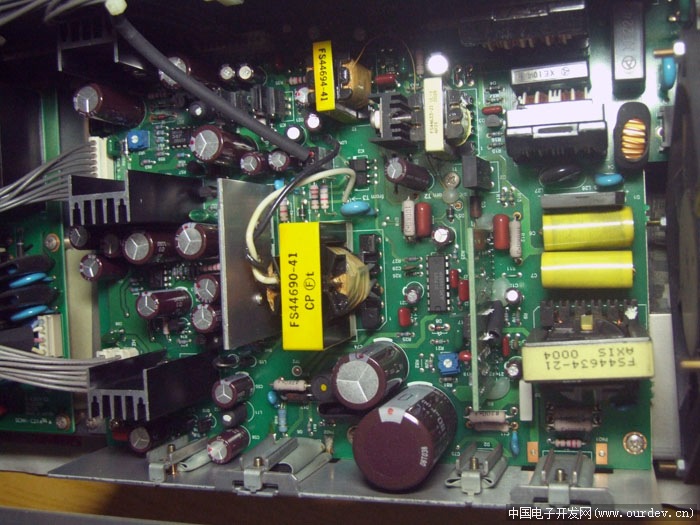

9 K1 b. B9 W* k$ w开关电源板 (原文件名:25.jpg)
2 E( ~2 s% }" k) n1 P; u1 y" r& I, r4 p7 {& r5 ]: i
& [- t5 x- }0 X7 T+ q2 `" h/ l

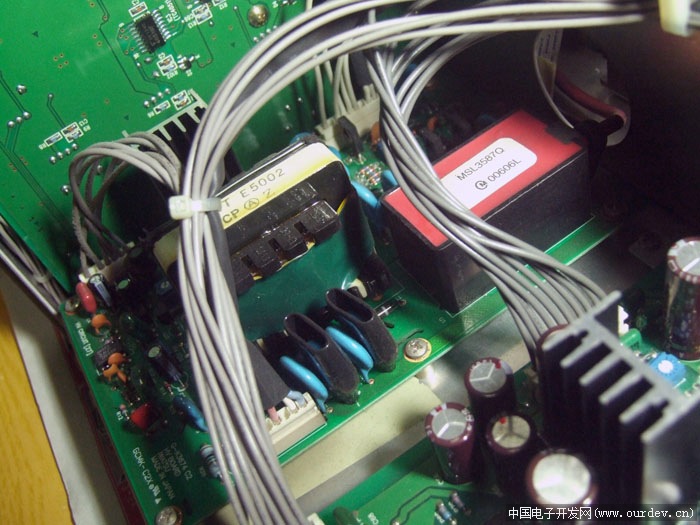

高压板 (原文件名:26.jpg)
# R# C( A: T$ D0 k2 n4 ?$ s; R
, Y  X2 E8 v5 l, s, a  R( {2 t' ~; ]& L; v" s: x

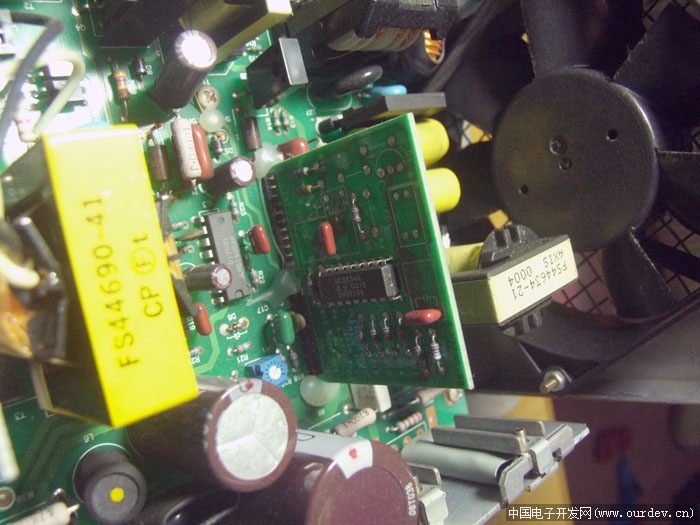

UC3854主动PFC电路 (原文件名:27.jpg) 3 f7 p) B% t/ ~0 r4 N

6 Q" y" Q* ]' V5 I. t
7 F& w9 L! X# o6 Y- E8 n

. C" `. V. f: C2 @' }% ]# J" \' c: ~6 v0 X
调_教前的模样(没拍照,只好借用阿莫的图了) (原文件名:03 无论我怎么调,只能是到这个效果了,很粗的波形。gzhuli 说可能是正常的,他应该能用起来.jpg)   N9 B+ J  J4 y! S4 q

) F6 F6 @2 A  B+ C4 Y/ @5 ^3 ?; d1 E. P; v% F* L) A9 \  [

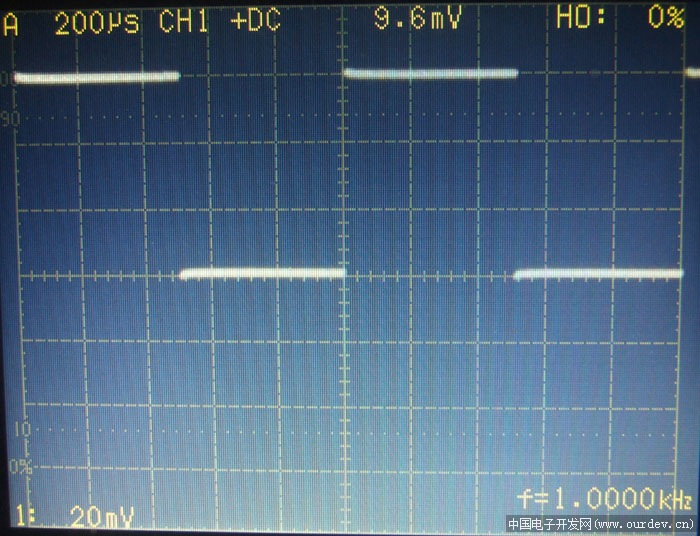

调_教好了 (原文件名:28.jpg)
  R: x# O, |. L+ ~7 ?: V6 U; O' g4 R& C- R$ E* r) ?: g/ U& m
/ |( o6 l" g+ Y+ ?! l! ~
波形储存测试 (原文件名:29.jpg) " {* h7 _4 Y4 g" S9 f0 ^  Z
! H1 X5 Y9 S1 f2 ?' x1 O

6 U+ L' ~: I, A" k( i长余辉测试(手摸探头感应的50Hz工频干扰) (原文件名:30.jpg)
发表于 2011-11-9 06:49:14 | 显示全部楼层
沙一个大师的发
发表于 2011-11-9 06:55:32 | 显示全部楼层
高手呀
发表于 2011-11-9 07:54:39 | 显示全部楼层
前排围观大师操刀
发表于 2011-11-9 08:00:47 | 显示全部楼层
调节电位器?搞定的吗?
发表于 2011-11-9 08:03:25 | 显示全部楼层
強!偑服!
发表于 2011-11-9 08:06:17 | 显示全部楼层
垂涎欲滴呀!
发表于 2011-11-9 08:08:13 | 显示全部楼层
厉害,膜拜大师:)
发表于 2011-11-9 08:16:05 | 显示全部楼层
欣赏刷子来了,O(∩_∩)O哈哈~
发表于 2011-11-9 08:18:11 | 显示全部楼层
大师啊!一到手就修好了,呵呵,好漂亮的显示屏,是彩色CRT的对吧?
发表于 2011-11-9 08:19:16 | 显示全部楼层
牛人!
发表于 2011-11-9 08:23:29 | 显示全部楼层
回复【4楼】rei1984  6 T! ^7 a1 t! o
调节电位器?搞定的吗?/ E/ I8 W3 ~, v" W1 R
-----------------------------------------------------------------------
% c8 `1 P: n0 ], G" @% u! y& B同问
发表于 2011-11-9 08:25:07 | 显示全部楼层
这个机机真是下了血本做的
匿名  发表于 1970-1-1 08:00:00
post_deleted
发表于 2011-11-9 08:30:39 | 显示全部楼层
牛X 哈哈
发表于 2011-11-9 08:57:08 | 显示全部楼层
咕唧霖 果然无所不能啊 。。。
发表于 2011-11-9 09:07:27 | 显示全部楼层
回复【15楼】wangwenjia
: @( Y8 ^- n$ G" X  f咕唧霖 果然无所不能啊 。。。6 D8 P3 J1 l+ _* ^" T3 ?4 p
-----------------------------------------------------------------------1 k& ^$ Y! w& X" a2 h6 F+ ]
妇科圣手啊 ....
发表于 2011-11-9 09:08:50 | 显示全部楼层
gzhuli 这一次赚大了。话说我在广州惠福路,看到一台力科,外观与参数跟这台100%一样,成色还没有这一台新,店家开实价是4000元。; M( x7 R. C  t2 H

. `% L- F  T0 H( j4 ~. Z一会找一下我拍的图片。
发表于 2011-11-9 09:12:05 | 显示全部楼层
看起来非常好
发表于 2011-11-9 09:15:10 | 显示全部楼层
上来就开包了哈!
 楼主| 发表于 2011-11-9 11:23:51 | 显示全部楼层
回复【4楼】rei1984
  j. s6 P. C, T调节电位器?搞定的吗?
, c( z5 T4 o" X( d/ C! _; E-----------------------------------------------------------------------; ~7 w2 f- I/ K' x$ q

- e, o3 o! G2 X5 j# q% |' X是的,只是调了一下高压板上的亮度电位器。2 ^6 H& b' s5 |. Y% u. d4 v
其实看上去还是有点粗,可以再调一下Y轴聚焦的,不过太晚了,看起来凑合就先不管了。' j. Z. k  g/ g4 }, \/ L9 b6 L
  F$ ]( v# {+ h( q( f( v* S$ j( y6 q
0 U9 d0 O; ?# \3 v5 S. {# m
回复【9楼】benladn911 AVR猎手
8 a% ]  g, N+ O大师啊!一到手就修好了,呵呵,好漂亮的显示屏,是彩色crt的对吧?  _: E9 S$ S: e' r
-----------------------------------------------------------------------
2 C1 O4 v2 P) \% k! g: _- h6 d# S2 L; M* s9 C
是彩色LCD,里面有个CRT,不过是直接和一片CCD对接起来的,用CCD采集CRT的图像,用FPGA + FIFO储存起来,叠加OSD信息后输出到LCD上。
发表于 2011-11-9 12:59:31 | 显示全部楼层
回复【20楼】gzhuli 咕唧霖  X  r2 W2 M# j- U4 H2 s+ e! u
回复【4楼】rei1984  0 E1 U% q0 {) D" M
调节电位器?搞定的吗?
: k: z, M5 l9 F. l-----------------------------------------------------------------------
. u+ T2 j( L+ o6 z6 B6 n是的,只是调了一下高压板上的亮度电位器。
) a$ T" ], E- }- U: d0 ^) K其实看上去还是有点粗,可以再调一下y轴聚焦的,不过太晚了,看起来凑合就先不管了。 1 |* h7 i' ~6 e6 r9 t
回复【9楼】benladn911 avr猎手
: L4 a& w/ O3 C3 R  B大师啊!一到手就修好了,呵呵,好漂亮的显示屏,是彩色crt的对吧? 8 w1 N, m" W, r! }2 H% |1 A
-----------------------------------------------------------------------   l3 v* \7 I5 T
是彩色lcd,里面有个crt,不过是直接和一片ccd对接起来的,用ccd采集crt的图像,用fpga + fifo储存起来,叠加osd信息后输出到lcd上。( _9 b$ b3 i3 V$ i$ J: ?! {
-----------------------------------------------------------------------
0 q- z1 G# [& V2 V8 I( Y
" o$ ]1 Z; o6 S& B# E2 t6 t* @* Z; F不是很明白,有LCD为何还要CRT+CCD+LCD?
 楼主| 发表于 2011-11-9 13:49:25 | 显示全部楼层
回复【21楼】3.3v
. Z  j: O; m! Y8 |; t-----------------------------------------------------------------------
2 U: r- d- [' T2 n$ N4 w! r3 o  k; K( N4 Y3 e
这台机前半段和普通模拟示波器是一样的,信号调理、水平扫描、触发都是模拟电路组成。
* b4 z- r% K  v# a. r到了CRT这段就不一样了,为了实现存储功能,CRT变成了SCT(扫描转换管),其实就是一个尺寸很小的CRT,在屏幕上面直接贴着一片CCD,不断对CRT的图像“拍照”,从而实现存储功能。
# }% \- L% i& |' |* w0 t传统CRT示波器的带宽限制主要来自偏转驱动电路,因为示波管是电压偏转的,大尺寸的示波管需要很高的偏转驱动电压,几百MHz带宽摆幅几十V的驱动电路设计难度很高。+ p2 c) O6 r6 U8 v
由于SCT的显示面积很小(不到1英寸),偏转电压比传统CRT低得多,可以做到更高的频率(岩崎这个系列的最高带宽是1GHz)。* _5 X$ Q5 L% {* A( V. D0 s
另一方面,由于图像由CCD采集,所以后半段就可以引入数字处理,实现波形储存和叠加的功能。其实CCD的作用就相当于DSO的ADC,把模拟波形数字化,只不过它不是直接对信号电平采样,而是对转换为图形后的信号采样。
发表于 2011-11-9 13:57:33 | 显示全部楼层
回复【21楼】3.3v
/ Y- S$ `( X- V2 H& o2 l; w8 e( E-----------------------------------------------------------------------
9 z4 V# M* q9 W# f
$ x$ c1 i" N+ p+ t$ P- N应该是利用CRT的长余辉显示效果,这样就可以绕开软件实现余辉这个 大坑(又要AD转换又要缓冲又要计算又要叠加又要XXXX……),他们家做模拟这一块是一绝,但是CRT要想显示什么数字化测量得来的信息成本越来越高,灵活性也不好,而LCD数字显示就没有这方面的问题。他们这个设计得到的示波器巧妙地结合了模拟与数字,真是扬长避短的杰作。
发表于 2011-11-9 14:00:05 | 显示全部楼层
回复【22楼】gzhuli  咕唧霖
  n4 j4 s3 L, M; U8 @0 n; |8 f-----------------------------------------------------------------------, u" U" E, E- h+ F: |

: v$ }# {4 z6 f. }1 C: E8 ?大师的解释还是更透彻更关键啊
发表于 2011-11-9 14:03:18 | 显示全部楼层
见识了....!
发表于 2011-11-9 14:09:06 | 显示全部楼层
谢谢分享!
发表于 2011-11-9 14:33:28 | 显示全部楼层
同问:看到板子上面写CCD&CPU,要CCD干嘛?不是A/D采样的原理吗?看到里面还有一个32脚的EEPROM(27C010以上的容量)这是多老的原理呀?
发表于 2011-11-9 14:38:14 | 显示全部楼层
长见识贴。
发表于 2011-11-9 14:43:05 | 显示全部楼层
哦,明白了,那就相当于一台模拟示波器 + 一个扫描屏幕来辅助显示数字信息。
发表于 2011-11-9 14:59:38 | 显示全部楼层
厉害,
+ |8 d; J7 ?* x; P/ {/ V疑难杂症专家!!
发表于 2011-11-9 15:20:21 | 显示全部楼层
模拟存储示波器,做工还是不错的~
发表于 2011-11-9 15:29:47 | 显示全部楼层
果然是特需专家呀
发表于 2011-11-9 15:35:52 | 显示全部楼层
贺一下 gzhuli
 楼主| 发表于 2011-11-9 15:43:23 | 显示全部楼层
回复【23楼】blackhorse21 夜驰风8 j# ^7 K9 ]  m" R4 z; r
-----------------------------------------------------------------------9 C- N8 O# ?) B  K

: D8 F& P# w# u' `5 i0 [余辉效果不是SCT做出来的,是用FPGA处理出来的,和DPO是一样的原理,余辉时间可调到无穷大。
0 c- _7 o+ O$ n' ?% y0 u, N看最后两张图的效果,余辉是紫色的,当前波形是黄色的,SCT是单色的,做不出这种效果。
发表于 2011-11-9 16:07:54 | 显示全部楼层
感慨一下,真是宝剑赠英雄,这台示波器被咕唧零得到也是它的幸运,看每张照片下的说明真清楚。7 _# w8 K( J5 l; q8 U# i
如果落我等手里,就是猪八戒吃人生果。
发表于 2011-11-9 16:27:43 | 显示全部楼层
有意思,模拟示波器+照相机+显示器
发表于 2011-11-9 17:00:10 | 显示全部楼层
回复【29楼】3.3v
. b2 D$ b5 Q% I哦,明白了,那就相当于一台模拟示波器 + 一个扫描屏幕来辅助显示数字信息。
9 H, C/ c/ N* @0 c' [-----------------------------------------------------------------------
: p1 K% l+ u* |0 \" {) p3 }' c3 x9 b
/ i1 J$ ^9 N# d' S# L把一个CRT屏幕得到的时间轴上充分展开的波形拍照下来并搬到LCD上去,同时在LCD上显示一大堆测量参数、菜单界面什么的“数字化”信息。
发表于 2011-11-9 17:00:29 | 显示全部楼层
真是高手啊 mark了
发表于 2011-11-9 17:51:52 | 显示全部楼层
学到了
发表于 2011-11-9 18:06:57 | 显示全部楼层
小日本的东西做的实在太好了!!
发表于 2011-11-9 18:17:03 | 显示全部楼层
mark
发表于 2011-11-9 18:26:20 | 显示全部楼层
膜拜大师!!!
发表于 2011-11-9 18:31:19 | 显示全部楼层
WA...HU...好看!
发表于 2011-11-9 19:22:39 | 显示全部楼层
mark
发表于 2011-11-13 00:25:17 | 显示全部楼层
高手啊!向+ H! {" G/ A1 j9 s" ]: H
, N7 C& ?" ~, q/ [2 p- x
你们学习
发表于 2011-11-15 00:51:35 | 显示全部楼层
欣赏
发表于 2011-11-15 16:26:51 | 显示全部楼层
不好意思,什么叫Z轴放大部分?
 楼主| 发表于 2011-11-15 17:19:36 | 显示全部楼层
回复【47楼】van_wu 1 N3 H9 W4 Y% o+ x" v6 K
不好意思,什么叫z轴放大部分?0 Y- }: L) s  J" C" a; e* m7 z9 A
-----------------------------------------------------------------------9 G2 ^* [' F) U, c! z, a

+ L, C5 y+ H; N亮度调制,控制扫描线条的亮度,可以用来显示一些特殊波形,例如扫频频标,或者更变态点的玩法:
+ h, f. g1 K# {, h
2 x2 A! M& E6 n, g9 D6 ?6 X4 W( h (原文件名:imagesCA1NW4JP.jpg)
发表于 2011-11-16 20:46:55 | 显示全部楼层
膜拜一下大侠
发表于 2011-11-18 12:25:39 | 显示全部楼层
学习了 ---
发表于 2011-11-18 13:02:00 | 显示全部楼层
MARK!
发表于 2011-11-18 13:09:58 | 显示全部楼层
多少钱买的?6 y' m( a* V8 {: s
好像是500M的。口水!
 楼主| 发表于 2011-11-18 13:23:49 | 显示全部楼层
回复【52楼】changhui0222 ! g7 L2 d& }5 ?1 S" b) N2 c
-----------------------------------------------------------------------3 j( t6 r( N& B# R3 t! L6 B

3 L- n. G& w# M  o9 d  X* V" T* J2k买的,500M 4CH,500M是模拟带宽,国外有人说到900M还能正常触发。5 ]* D3 _; O9 L$ C. ^! C
这个是老外测600M波形的图(右下角有频率):% h! A" H* @# x# U
0 R, a% d3 |0 U, ^. L. Q0 H+ Z
(原文件名:LA354-3.jpg)
发表于 2011-11-26 10:41:31 | 显示全部楼层
性能过硬。。。。
发表于 2011-12-8 19:12:21 | 显示全部楼层
mark
发表于 2011-12-8 22:46:02 | 显示全部楼层
妇科圣手,  哈哈哈,  看到 made in japan。   口水啊
发表于 2011-12-9 00:17:02 | 显示全部楼层
少见主板上用这么多小电解的,还有这样的性能,不错
发表于 2011-12-9 09:47:01 | 显示全部楼层
膜拜高手!小弟现在在做模拟通道,感觉好麻烦呀1
发表于 2011-12-9 09:50:12 | 显示全部楼层
不过感觉上面有些电容好山寨呀,不知道有没有被换过.....
发表于 2011-12-14 19:28:59 | 显示全部楼层
捡大便宜了,下次有这样好的事情叫上我,我正缺一台示波器,呵呵。。
发表于 2011-12-14 20:04:11 | 显示全部楼层
遗憾的是屏幕效果有点差
发表于 2011-12-14 20:09:28 | 显示全部楼层

$ s1 c* @' j1 U6 z: t+ p& }! m6 }3 L( |3 y% N) P
Altera。哈哈哈。战无不克呀。
发表于 2011-12-14 21:04:15 | 显示全部楼层
强悍!爽!
发表于 2011-12-15 23:48:11 | 显示全部楼层
都是高手啊,要是我拆开来看,只会有一个表现,晕……
发表于 2011-12-26 10:16:56 | 显示全部楼层
做功很好,可感觉用料上还是没有TEK的舍得
发表于 2011-12-26 10:38:10 | 显示全部楼层
mark
发表于 2011-12-27 09:05:04 | 显示全部楼层
补充下,重新仔细读了一遍,对楼主表示由衷的敬佩,向楼主学习。
发表于 2011-12-27 10:37:18 | 显示全部楼层
mark
发表于 2011-12-28 19:47:57 | 显示全部楼层
做工很棒!
发表于 2012-1-2 00:56:53 | 显示全部楼层
岩崎的示波器质量在一定时期内非常稳定可靠,学校用的话8年左右,然后会陆续出问题,特别是SS系列20M(无阳极加速高压)的.非常好,但是也有他的一些弱点,就是40M以上的机器,他的高压板(基板材质问题)容易出现漏电,特别是100M的(带宽越高,阳极高压越高),板就容易漏电,典型表现就是- q2 _% E- b4 [1 Q1 L+ m
--散焦,修好的概率比较小!
发表于 2012-1-2 11:33:11 | 显示全部楼层
CCD时基部分 (原文件名:06.jpg)
9 d+ Z; M4 k7 E' X上面的CCD的配套的是CXD1265R芯片,
( \1 g0 v6 o5 [* W* Y- c( zhttp://www.sony.net/Products/SC-HP/pro/image_senser/color_video.html& |: Z# m, ]6 p6 C" C4 `2 u$ t
不知道CCD芯片是什么
发表于 2012-1-2 11:54:38 | 显示全部楼层
膜拜一下高人。
发表于 2012-1-29 15:11:06 | 显示全部楼层
膜拜一下高人
发表于 2012-2-3 22:47:27 | 显示全部楼层
marl
发表于 2012-2-3 23:43:34 | 显示全部楼层
mark ,慢慢看,超级大牛,膜拜中。。。。
发表于 2012-2-6 09:53:54 | 显示全部楼层
做工确实不错
发表于 2013-3-30 11:10:54 | 显示全部楼层
咕兄,我想买一台这个型号的机子,网上找了一个,底价3500,请给个参考,是否合适。
发表于 2013-3-30 20:46:01 | 显示全部楼层
长见识贴。
发表于 2013-8-10 14:19:47 | 显示全部楼层
发表于 2013-8-12 17:01:37 | 显示全部楼层
还是日本货看着好啊
发表于 2013-8-28 23:24:05 | 显示全部楼层
膜拜。。。。。。
发表于 2013-8-30 19:59:10 | 显示全部楼层
做工真是不错,看着板子真是赏心悦目啊
发表于 2013-9-13 02:39:20 | 显示全部楼层
一些之前拍摄的原创性帖子,我也会移到这个版块。
发表于 2013-9-13 07:01:48 | 显示全部楼层
牛逼啊!超值!!!
发表于 2013-9-13 08:24:26 | 显示全部楼层
厉害。。。。
发表于 2013-9-13 08:24:46 | 显示全部楼层
不错,不错,照片拍的也不错
发表于 2013-9-13 08:46:48 | 显示全部楼层
小日本的做工,还是值得肯定的
发表于 2013-9-13 08:48:43 | 显示全部楼层
膜拜高人,妇科圣手!
发表于 2013-9-13 10:39:33 | 显示全部楼层
谢谢分享...
发表于 2013-9-13 10:42:12 | 显示全部楼层
那年已经拜读过,这帖我就不买了,大湿原谅我
发表于 2013-9-13 11:01:03 | 显示全部楼层
是不是显像管坐受潮了
 楼主| 发表于 2013-9-13 11:09:31 | 显示全部楼层
mkliop 发表于 2013-9-13 11:01 " i: G0 f* V# R- m: q. ]
是不是显像管坐受潮了

1 O8 g  c: R" r: O: c: E2 a不是,可能是运输震动加上老化吧,调整后就好了。
发表于 2013-9-13 11:21:59 | 显示全部楼层
没有看到图片情况下,能否介绍下这是个什么东东
发表于 2013-9-13 11:26:03 | 显示全部楼层
pazulin 发表于 2013-9-13 11:21 7 w# _. u; b* d) W+ a* A* k
没有看到图片情况下,能否介绍下这是个什么东东

$ d6 M4 Z; k, e, y6 q2 a500M的示波器,利用独特的方法存储波形
发表于 2013-9-13 11:33:52 | 显示全部楼层
佩服妇科圣手。
发表于 2013-9-13 15:40:10 | 显示全部楼层
看下下!!
发表于 2013-9-13 15:56:17 | 显示全部楼层
非常漂亮啊~~
发表于 2014-2-8 13:48:27 | 显示全部楼层
又花5块钱看了一遍
发表于 2014-2-8 14:22:32 | 显示全部楼层
  W$ ~4 t' [4 p
又花5块钱看了一遍
友情提示:标题不合格、重复发帖,将会被封锁ID。详情请参考:论坛通告:封锁ID、获得注册邀请码、恢复被封ID、投诉必读
您需要登录后才可以回帖 登录 | 注册

本版积分规则

手机版|Archiver|阿莫电子论坛(原ourAVR/ourDEV) ( 公安备案:44190002001997(交互式论坛) 工信部备案:粤ICP备09047143号 )

GMT+8, 2019-9-22 14:39

阿莫电子论坛, 原"中国电子开发网"

© 2004-2018 www.amobbs.com, 原www.ourdev.cn, 原www.ouravr.com

快速回复 返回顶部 返回列表
