上传两个两大体系GUI程序,emWin与littleVGL的巅峰对决

  [复制链接]

出0入143汤圆

跳转到指定楼层
1
发表于 2020-9-17 21:31:12 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
本帖最后由 tiky 于 2020-9-17 22:01 编辑

      emWin是老牌的GUI图片形界面公司,一路走过来十几年了,很接地气;代码中透露出一些年代久远,扣扣省省,没什么FLASH,没什么RAM的画风;所以即使在小单片机中,emWin运行速度是相对快的,优化到入骨;

      littleVGL发明才几年,出身的年代就是什么安卓、苹果满天飞的年代,哪里还知道emWin走的艰苦日子,上来就给你噼哩啪啦开个大缓冲;什么叫单色填充?littleVGL表示 从来没听过这玩艺,单色在数学上只是彩色的极值。得到这个真传了以后,littleVGL的风格更是大胆向高端高性能上走,都是直接上三色混合、滑动界面,什么GPU,2D加速都是标配,所以界面很优美,代价也很惨重,一般的单片机玩不起。虽然littleVGL也可以在少资源的单片机中运行,不过用基础功能都够呛了。

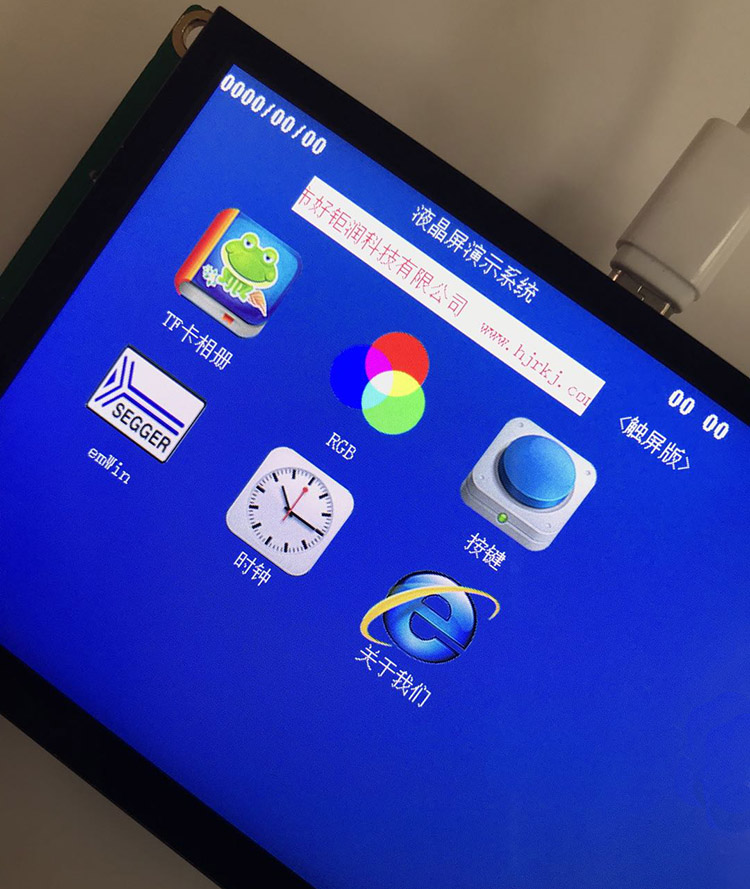

       下面上传2组代码,方便大家对比。emWin界面用上了TKM32F499各种加速功能,包括但不限于直接内嵌电阻触摸(TouchPad内核中断直读)、浮点运算器FPU、TK80高级功能、DMA、TK499配合液晶屏实现的各种2D加速;所以emWin运行速度很相当快,240MHz可以从容应对;

       TK499_emWin6.1_SmartBoard_TK043F1168横屏版.rar (14.78 MB)

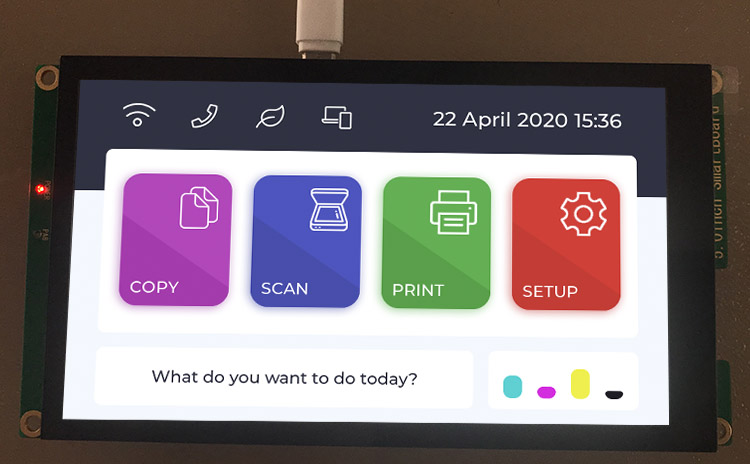

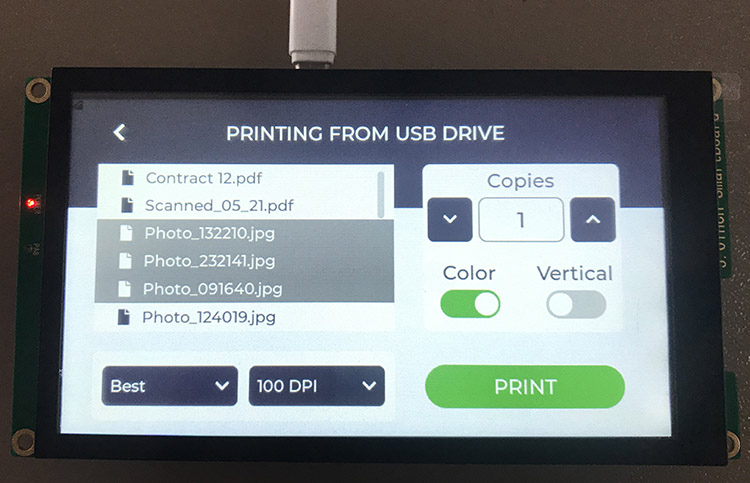

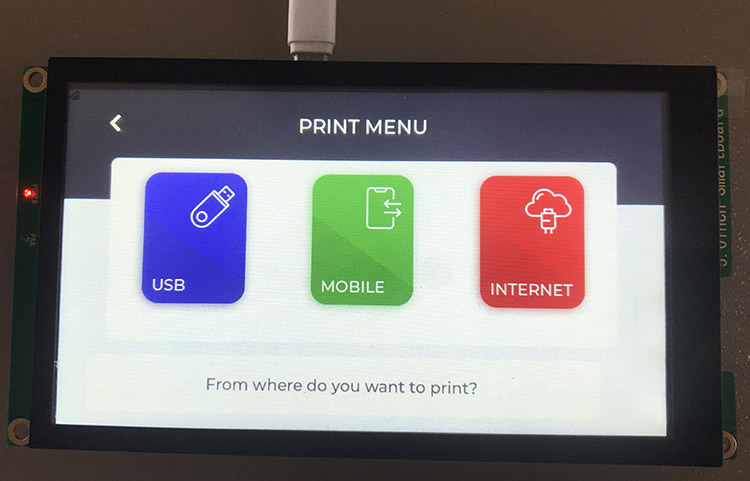

       littleVGL的程序完整移植了两个版本,一个电阻触摸的,一个电容触摸的。基本上没什么优化能用上,TK80配合液晶屏能实现2D加速,但没接入函数,FPU没能用,TK80高级功能也用不上,就得个TouchPad用得上,不过电容触摸就不能用了,所以理论上电容触摸会慢一点,实现上好像看不出来;好不容易,发现可以用DMA+中断,不过最死的是,居然要等待DMA完了,才能进行下一步,那样用什么双缓冲,三缓冲还是四缓冲(RGB888的屏开三缓冲时相当于开发四缓冲,因为刷屏用的Buff不能在littleVGL下复用),都白开了,中断也用不上;最后被逼得没办法,直接用TK499,超频到300MHz,跟littleVGL在854*480的屏上硬干,才勉强可以用。如果实现littleVGL的高级功能,分辨率最好不要超过480*320才比较快,或者用高分辨率时,不要用滑动功能,静态界面切换快一些。看来下一版MCU要对littleVGL进行逆向优化才行,估计能快上至少几十倍。




TK499_LTDC_5寸smartboard_littleVGL_TK80_V7.4_电阻触摸.rar (10.75 MB)
TK499_LTDC_5寸smartboard_littleVGL_TK80_V7.4_电容触摸.rar (10.76 MB)

阿莫论坛20周年了!感谢大家的支持与爱护!!

如果想吃一顿饺子,就得从冰箱里取出肉,剁馅儿,倒面粉、揉面、醒面,擀成皮儿,下锅……
一整个繁琐流程,就是为了出锅时那一嘴滚烫流油的热饺子。

如果这个过程,禁不住饿,零食下肚了,饺子出锅时也就不香了……《非诚勿扰3》

出0入143汤圆

2
 楼主| 发表于 2020-9-17 21:37:09 | 只看该作者
emWin是基于这个硬件,TK499+800*480的4.3寸屏(8080模式);https://item.taobao.com/item.htm ... amp;id=611386824590
littleVGL是基于这个硬件TK499+854*480的5寸屏(8080模式):https://item.taobao.com/item.htm ... amp;id=627289811817

出0入0汤圆

3
发表于 2020-9-17 21:44:04 | 只看该作者
之前用tangram的M4, littleVGL快得飞, 滑动功能非常好用。 可惜TG401的总线只有8位宽, 且高低字节不能交换, emWin要软件做交换,速度慢了不少。

出30入42汤圆

4
发表于 2020-9-17 21:50:33 来自手机 | 只看该作者
littlevGL这么差吗?

出0入0汤圆

5
发表于 2020-9-17 21:53:47 | 只看该作者
那为嘛他还叫little?

出0入143汤圆

6
 楼主| 发表于 2020-9-17 21:58:32 | 只看该作者
PPS 发表于 2020-9-17 21:50
littlevGL这么差吗?

littlevGL不差,颜值爆表,只不过他的驱动方式有点高大上,需要GPU才效率高,下一版芯片看把这个GPU修理修理才行

出0入0汤圆

7
发表于 2020-9-17 22:08:53 | 只看该作者
tiky 发表于 2020-9-17 21:58
littlevGL不差,颜值爆表,只不过他的驱动方式有点高大上,需要GPU才效率高,下一版芯片看把这个GPU修理 ...

改LVGL的底层驱动适配应该也可以吧。

出16170入6148汤圆

8
发表于 2020-9-17 22:29:13 | 只看该作者
精华,打赏!

出0入143汤圆

9
 楼主| 发表于 2020-9-18 09:58:27 | 只看该作者
astankvai 发表于 2020-9-17 22:08
改LVGL的底层驱动适配应该也可以吧。

改底层不行,那个三原色混合需要逐点运算,万变不离其宗,他设计上就需要GPU才快的,没GPU快不了

出0入0汤圆

10
发表于 2020-9-18 11:54:57 | 只看该作者
感觉499用LVGL算力还是不够,刷屏速度是可以了

出0入0汤圆

11
发表于 2020-9-19 15:52:39 | 只看该作者
感谢楼主分享,有个项目正在使用LittleVGL,stmf429带7寸屏跑起来还可以

出0入9汤圆

12
发表于 2020-9-19 20:10:55 来自手机 | 只看该作者
LittleVGL我们现在用600MHz的芯片,没有GPU,分辨率高的也是刷新很慢

出30入42汤圆

13
发表于 2020-9-19 21:11:51 来自手机 | 只看该作者
sokou 发表于 2020-9-19 20:10
LittleVGL我们现在用600MHz的芯片,没有GPU,分辨率高的也是刷新很慢

分辨率高到多少?我还打算用来着,lvgl这么吃算力,有些提心吊胆了。

出0入9汤圆

14
发表于 2020-9-19 23:09:27 来自手机 | 只看该作者
PPS 发表于 2020-9-19 21:11
分辨率高到多少?我还打算用来着,lvgl这么吃算力,有些提心吊胆了。

分辨率是1200x800。

出30入42汤圆

15
发表于 2020-9-19 23:16:42 来自手机 | 只看该作者
sokou 发表于 2020-9-19 23:09
分辨率是1200x800。

那1024*768估计也悬了

出30入42汤圆

16
发表于 2020-10-12 17:53:29 | 只看该作者
我看了一下你们的lvgl工程的移植,因为你们用的是双屏缓冲,所以disp_flush里面的参数color_p只需要更新到LCD驱动器的显示地址就行,而不需要传输所有数据。也就是说将LCD的显示缓存定位到color_p即可:

static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p)
{
    LCD显示地址 = color_p;
    lv_disp_flush_ready(disp_drv);
}

出0入0汤圆

17
发表于 2020-12-3 13:31:28 | 只看该作者
RGB屏可会好点?

出0入0汤圆

18
发表于 2021-1-28 17:37:48 | 只看该作者
有没有结论,哪个更好?

出0入0汤圆

19
发表于 2021-6-16 17:26:55 | 只看该作者
也在搞GUI,顶一下

出0入8汤圆

20
发表于 2021-6-20 18:04:03 来自手机 | 只看该作者
刚用了LVGL在1.3寸屏上,效果不错,客户也承认了,马上开始小批量测试。正打算下一个项目上MIPI接口1024*768的屏,你这么说搞的我有压力啊。TouchGFX漂亮归漂亮,但不开放底层代码。之前一个客户遇到问题,ST深圳的FAE说他也没有底层代码,出问题搞不定只能反馈欧洲,小客户那得要猴年马月才能解决?就算自己找问题都没有路走。

出75入8汤圆

21
发表于 2021-11-13 08:33:50 | 只看该作者
谢谢,学习学习.
